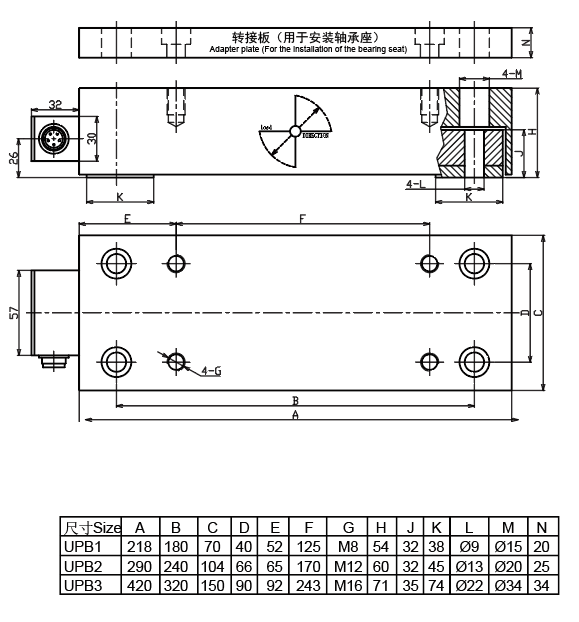

外形尺寸

　　　　

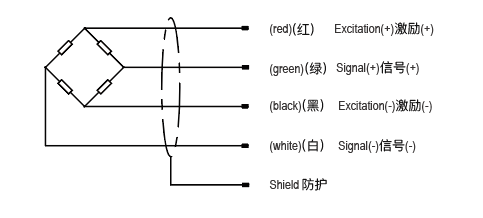

　　連接圖

　　

　　參數(shù)詳情
　　

Rated Load	額定載荷	UPB1	110,225,450,1100,2250,4500N
Rated Load	額定載荷	UPB2	4,5,11,22.2,45,90KN
Rated Load	額定載荷	UPB3	45,90,135,160KN
Rated Output	額定輸出	MV/V	1±0.005%
Zero balance	零點平衡	%R.O	±1
Comprehensive Error	綜合誤差	%R.O	±0.3
Nolinear	非線性	%R.O	0.3
Lag	滯后	%R.O	0.2
repeatability	重復(fù)性	%R.O	0.1
Temp. compensated	正常工作溫度范圍	℃	-10-+40
Safe temp. range	允許工作溫度范圍	℃	-20-+70
Temp.effect/10℃ on output	溫度對靈敏度影響	%R.O./10℃	0.1
Temp.effect/10℃ on zero	溫度對零點影響	%R.O./10℃	0.1
Rated excitation	激勵電壓	VDC	5-12
Maximum excitation	最大激勵	VDC	15
Input impedance	輸入阻抗	Ω	380±10
Output impedance	輸出阻抗	Ω	350±3
Insulation resistance	絕緣阻抗	MΩ	>5000
Safe overload	安全載荷	%R.C.	150
Ultimate overload	極限載荷	%R.C.	300
Material	材料		alloy steel
Degree of protection	保護等級		IP65
Cable length	線長	m	3
Cable color code	接線		Red(+E) Black(-E) Green(+S) White(-S)
