生活中經常用到的衣物，紡織品，電線電纜等在制作過程中，對于紗線和金屬絲的張力控制要求是非常嚴格的。張力控制不好，直接影響到最終產品的性能和美觀。線材張力儀就是測量這些線材張力的手持式儀表。張力儀有很多種型號，不同場合材料的測量需要用不同型號的張力儀，否則會造成效率低下，測量不準確等問題。下面簡單介紹一下測量漆包線的張力儀的應用。
測量漆包線繞線的張力，首先要確定一下漆包線工藝要求的張力范圍是多大，下面給一些常用漆包線的參考張力范圍。
線徑在0-0.2mm之間，張力大概在0-2N
線徑在0.2-0.3mm之間，張力大概在0-5N
線徑在0.3-0.5之間，張力大概在0-10N，
線徑在0.5-0.7之間，張力大概在0-20N
線徑在0.7-1,1之間，張力大概在0-50N
0-0.3mm之間的細線由于線徑變化比較小，可以選用百坦品牌的NK系列或者NTS系列。小巧方便。
0.3到1.1之間的線由于線徑變化較大，需要帶有線徑補償功能的張力儀，可以選用百坦品牌的NT系列進行測量。
通常漆包線的線徑和張力范圍是這樣的，如果客戶工藝上有明確要求，以工藝要求為準。
下面是NK系列張力儀的具體參數。

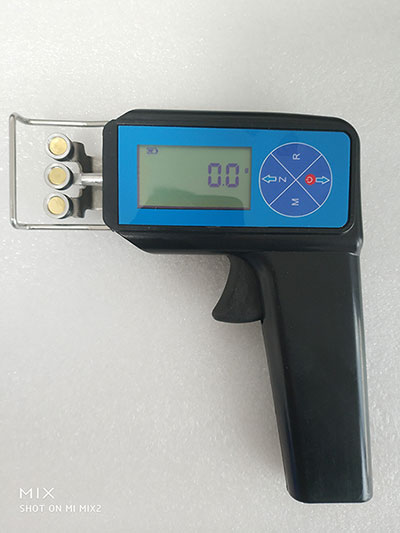

NK系列張力儀 適用于紡織，化纖電線電纜等精細材料測量，測量范圍0-200g
NK系列有3種型號。張力范圍從0.3-50.0cN 到1-200cN
型號NK 系列的新特點
1. 專利技術，每個測量點都具備自動清零功能，提高測量精度和操作方便性。
2. 優化的設計，測試中顯示屏，導向輪和被測材料在同一平面，一切信息盡收眼底。
3. 屏幕顯示方向可根據客戶手持方式不同改變，方便讀數。
4. 測量值顯示單位可選擇g ,c N。
5. 可記錄測量過程中的最大值，最小值，平局值。
NK特點
方便直觀的觀察 導向輪，被測材料，數據，盡收眼底。
導向輪移動裝置確保運動材料易于捕捉。
帶有滾珠軸承的V行槽導輪。
LIPO鋰離子聚合物電池（可持續運行約30小時）
NK的測量頭是有滾珠軸承導輪，最高速度可達900 m/min
型號NK
|
型號 |
張力范圍 |
測量頭寬度 |
標定材料(聚酰胺單絲) |
|
NK-50 |
0.3-50.0 cN |
40mm |
φ0.2mm |
|
NK-100 |
1.0-100.0 cN |
40mm |
φ0.2mm |
|
NK-200 |
1-200cN |
40mm |
φ0.2mm |
精度 （標定材料）±1%滿量程（FS)，（其它材料）±3%滿量程（FS)
顯示更新頻率 0.5秒
可選單位 g, cN
最大線速度 900m/min
可存儲值 最大值，最小值,平均值
顯示器 點陣式液晶顯示屏
外殼尺寸 225X45 X 30 mm
電源 鋰離子充電電池，連續工作約80個小時
工作溫度 10-45℃，90%相對濕度或更少
附件 儀表，說明書，合格證，充電器，儀表箱
應用范圍 紡織，化纖電線電纜行業的紗線，化纖，細金屬絲等張力測量
